JBL Stage 3 Einbau

Ich habe mich bei meinem Seat Leon 5F für ein interessantes Audio-Upgrade entschieden: die JBL Stage 3 – 607C in den vorderen Türen. Dabei verfolge ich bewusst einen etwas anderen Ansatz, denn bei diesem Umbau möchte ich die Hochtöner des 607C nicht in den vorderen Türen verwenden.

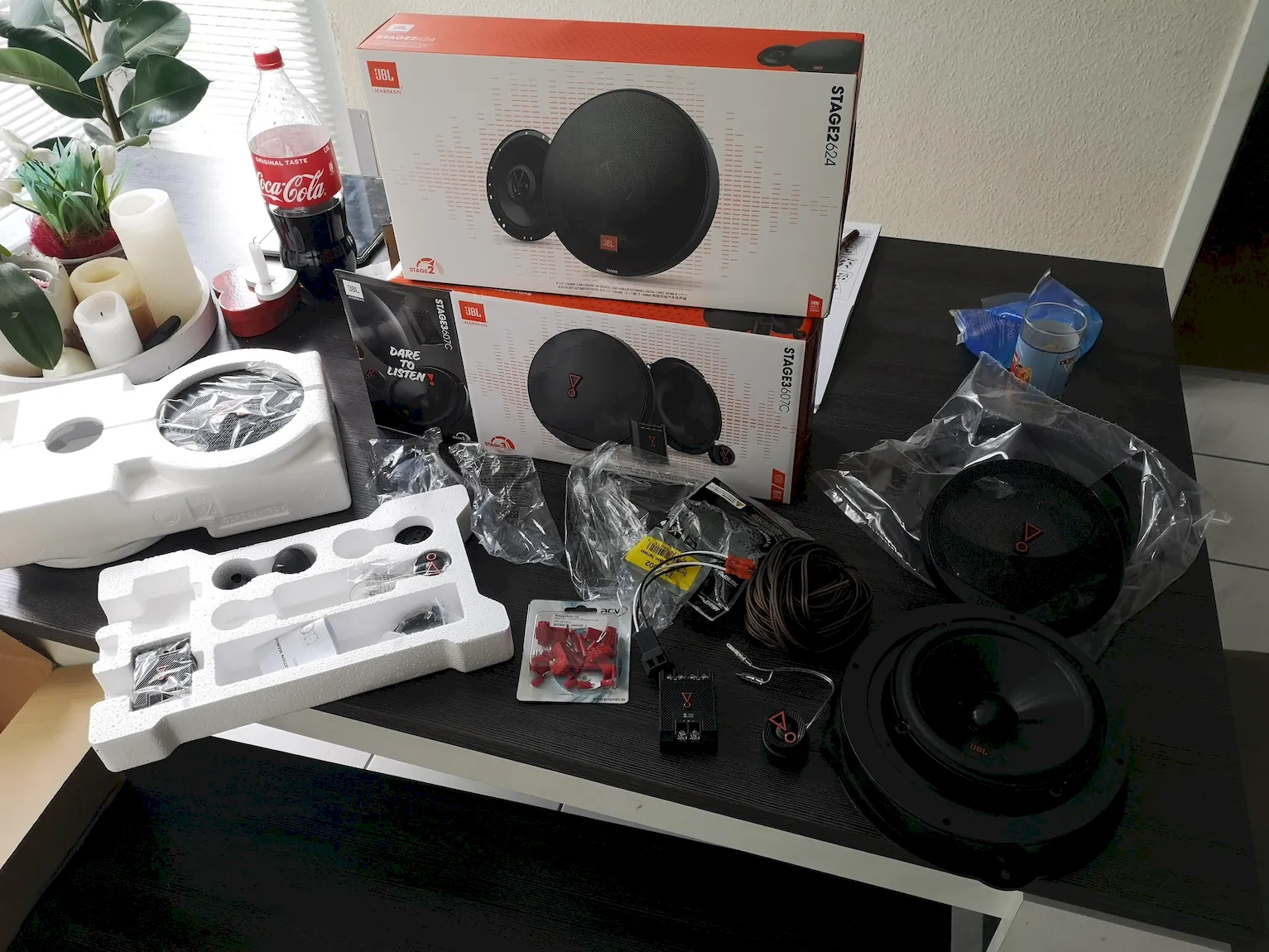

Das ist ein wichtiger Punkt: Das JBL Stage3 607C ist ab Werk ein 2-Wege-Komponentensystem, also mit Tiefmitteltönern, separaten Hochtönern und externen Frequenzweichen. JBL gibt für das System 50 W RMS, 250 W Peak, 92 dB Empfindlichkeit und 3 Ohm Impedanz an. Zum Lieferumfang gehören unter anderem zwei Lautsprecher, zwei Hochtöner und zwei externe Frequenzweichen.

Meine hier beschriebene Variante konzentriert sich dagegen auf den Einbau der 607C-Tiefmitteltöner in den vorderen Türen ohne die separaten JBL-Hochtöner. Genau deshalb muss ich bei der elektrischen Anbindung besonders darauf achten, wie das System betrieben wird.

Wichtig: Der 607C-Tiefmitteltöner ist nicht einfach ein beliebiger Fullrange-Lautsprecher. Das komplette 607C-System ist als Komponentenlösung mit externer Frequenzweiche konzipiert. Ich würde deshalb nicht einfach die Hochtöner weglassen und die Verkabelung beliebig verändern. Die endgültige Verschaltung muss zur vorhandenen Fahrzeuganlage und zum verwendeten Verstärker passen.

Warum JBL Stage 3?

Für mich ist der Reiz der JBL Stage 3-Serie die Kombination aus Leistung, Wirkungsgrad und einem vergleichsweise unkomplizierten Aftermarket-Konzept.

JBL beschreibt beim 607C unter anderem den Plus One-Woofer, einen belüfteten Korb und einen 2-Wege-Aufbau. Die größere effektive Membranfläche des Plus-One-Konzepts soll laut JBL eine höhere Effizienz ermöglichen.

Die technischen Angaben sind für meine Planung ebenfalls wichtig:

• 165 mm / 6,5 Zoll
• 50 W RMS
• 250 W Peak
• 92 dB
• 3 Ohm
• 55 Hz – 20 kHz
• externe Frequenzweiche
• separater Hochtöner

Gerade die 3 Ohm Impedanz sollte ich beim Umbau nicht ignorieren. Ich prüfe deshalb vor dem Anschluss, ob das vorhandene Radio beziehungsweise der Verstärker für die konkrete Last geeignet ist.

Seat Leon 5F prüfen – JBL Stage 3 Einbau Seat Leon 5F

Bevor ich überhaupt einen Lautsprecher bestelle oder die Tür zerlege, prüfe ich mein Fahrzeug.

Beim Seat Leon 5F können je nach Baujahr, Karosserievariante und Audioausstattung unterschiedliche Lautsprecherlösungen vorhanden sein. Deshalb übernehme ich Maße aus einem anderen Leon nicht blind.

In der Praxis finden sich beim Leon 5F unterschiedliche Angaben zu den werkseitigen Lautsprechergrößen. In einem Seat-Leon-Forum wird beispielsweise von 200-mm-Frontlautsprechern berichtet. Auch Community-Erfahrungen nennen für bestimmte Leon-Varianten vorne 200 mm und hinten 165 mm.

Das bedeutet für mich:

Nicht einfach „165 mm = passt“.

Ich habe euch einen für diesen Lautsprecher Lautsprecherring plus Verkleinerungsring in den Shop getan.

Ich prüfe:

1. vorhandenen Lautsprecher
2. Lochkreis
3. Adapterring
4. Einbautiefe
5. Magnetdurchmesser
6. Position der Türverkleidung
7. Fensterheberweg
8. Kabelanschlüsse
9. Polarität
10. vorhandenes Soundsystem

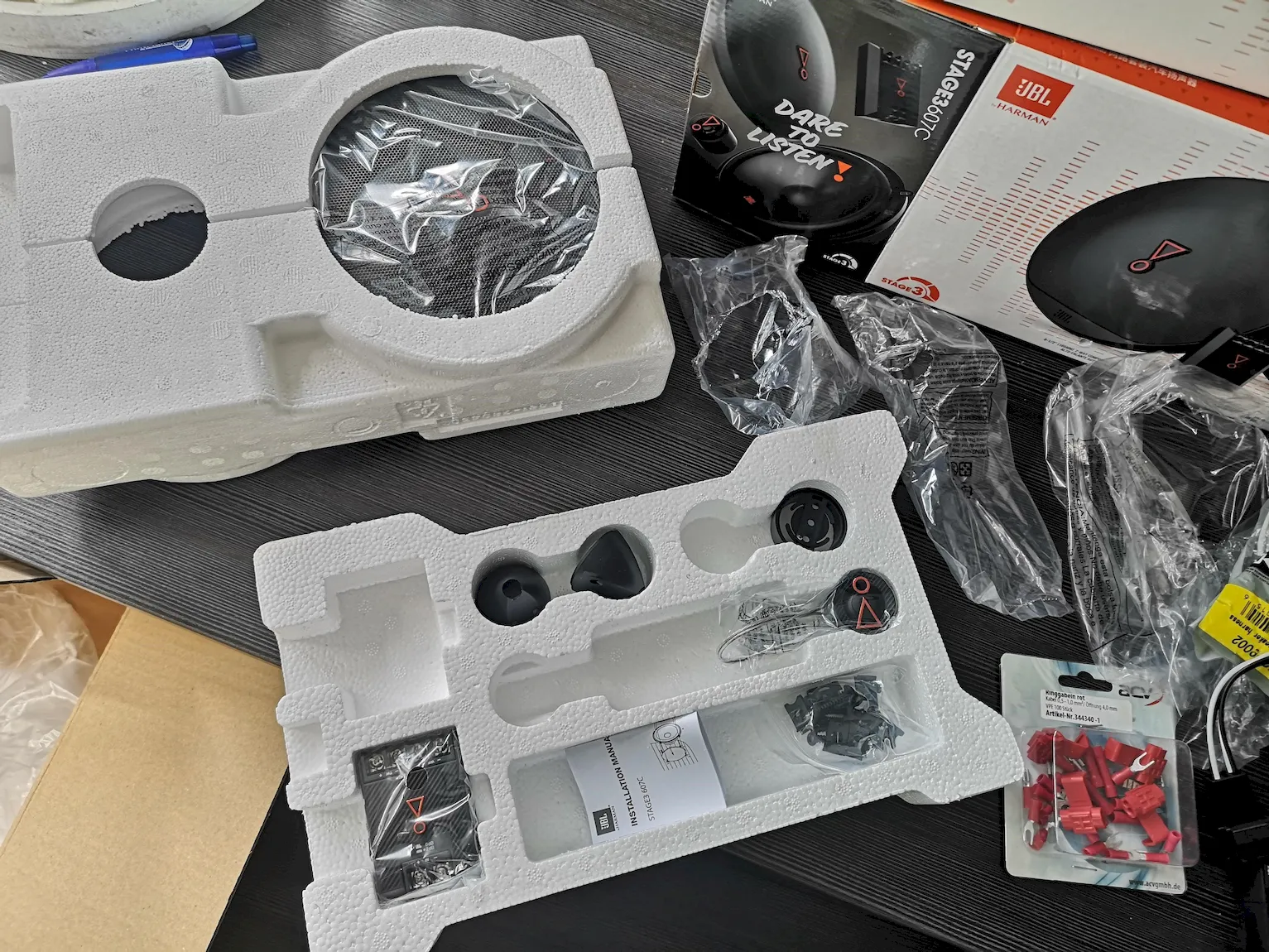

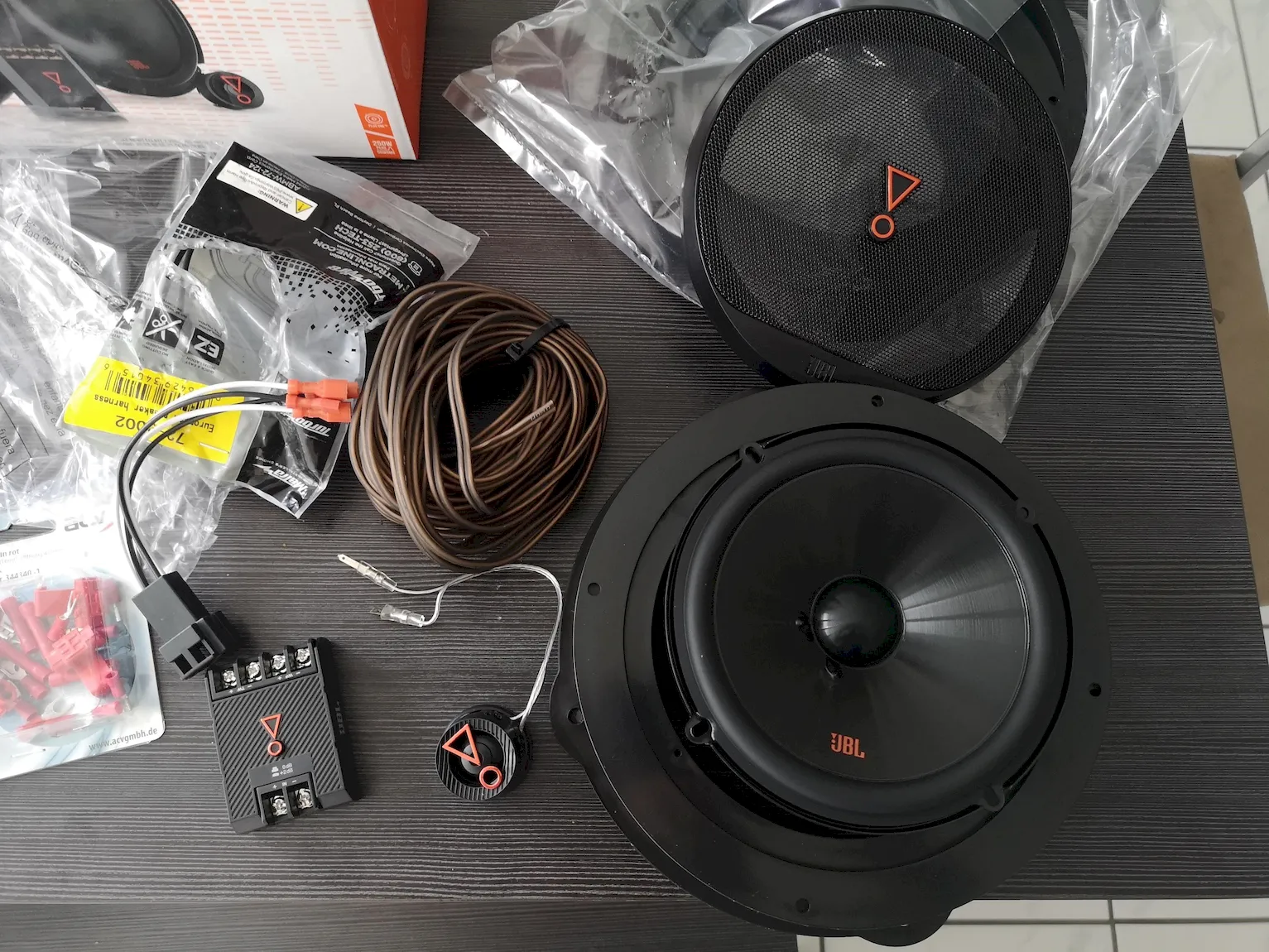

Mein Werkzeug

Für meinen Einbau lege ich mir alles vorher bereit.

• Kunststoff-Demontagehebel
• Torx-Satz
• Ratsche
• Verlängerungen
• Schraubendreher
• Seitenschneider
• Abisolierzange
• Crimpzange
• Multimeter
• Kabelbinder
• Isoliermaterial
• Adapterringe
• Lautsprecherkabel
• Dichtmaterial
• Schrauben
• Unterlegscheiben
• Material zur Türdämmung
• JBL Stage 3 – 607C

Ich vermeide improvisierte Werkzeuge möglichst vollständig. Gerade bei Türverkleidungen kann ein falsches Werkzeug schnell hässliche Kratzer oder beschädigte Clips verursachen. Ihr findet eine Vielzahl bei mir im Shop: >Hier zum Shop<

Türverkleidung ausbauen

Jetzt beginnt der eigentliche Umbau.

Ich arbeite langsam und kontrolliert. Die Türverkleidung entferne ich nicht mit Gewalt, sondern löse zuerst alle sichtbaren Befestigungspunkte.

Anschließend arbeite ich mich mit einem Kunststoff-Demontagewerkzeug rund um die Verkleidung.

Dabei achte ich besonders auf:

• Clips
• Steckverbindungen
• Bowdenzüge
• Kabel
• Beleuchtung
• Fensterheberanschlüsse

Ich ziehe die Türverkleidung niemals einfach ruckartig weg.

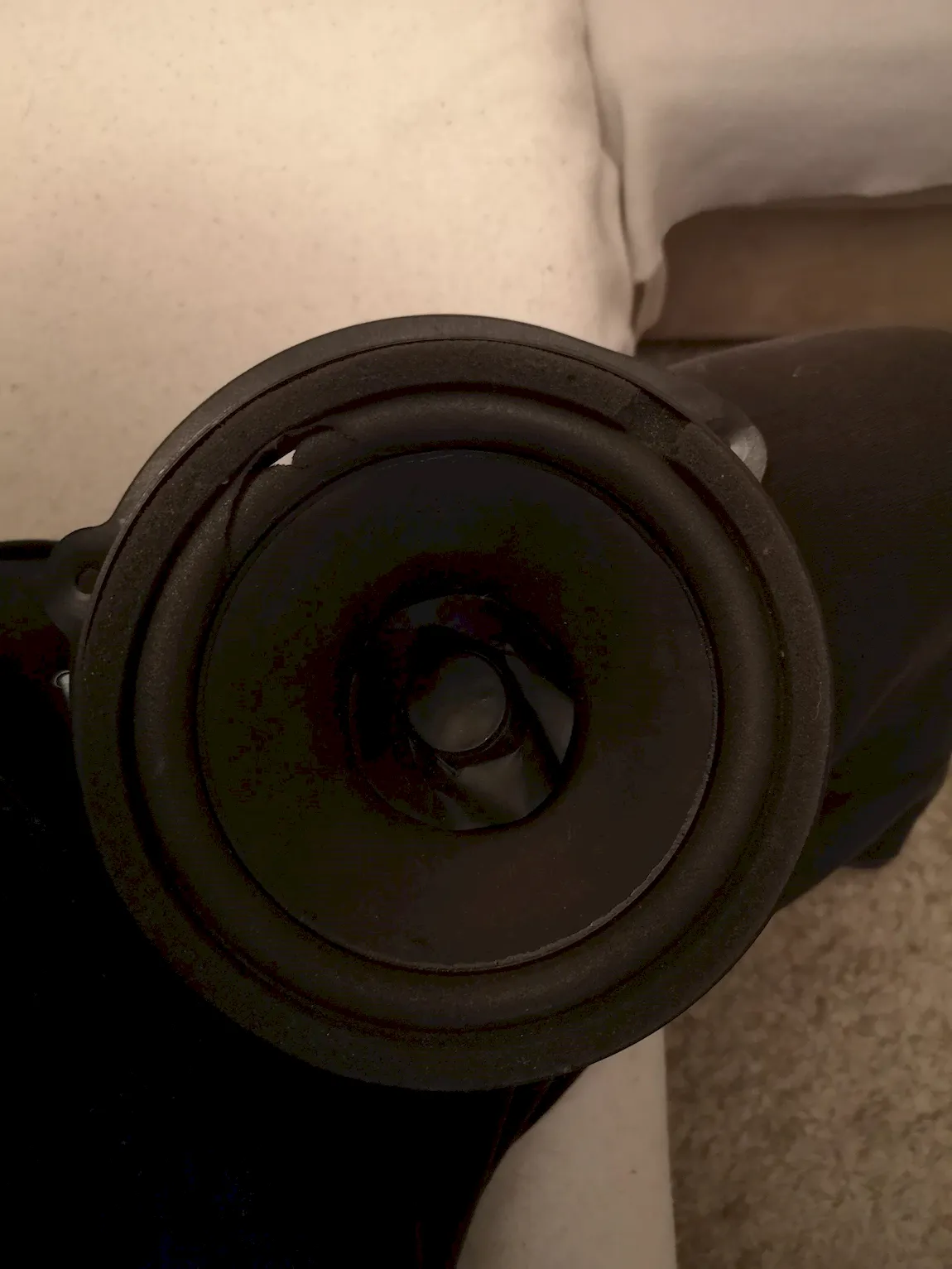

Original-Lautsprecher entfernen

Nachdem ich Zugang zum Lautsprecher habe, dokumentiere ich zunächst die originale Verkabelung.

Ich mache ein Foto.

Das klingt banal, hilft mir später aber enorm.

Ich fotografiere:

• Stecker
• Plusleitung
• Minusleitung
• Befestigung
• Einbaurichtung
• Position des Lautsprechers

Erst danach entferne ich den Serienlautsprecher.

Einbaumaße prüfen

Jetzt kommt für mich einer der wichtigsten Schritte.

Ich halte den JBL Stage 3 – 607C Tiefmitteltöner zunächst nur an die vorgesehene Position.

Noch wird nichts endgültig verschraubt.

Ich kontrolliere:

Passt der Außendurchmesser?

Passt die Einbautiefe?

Berührt der Magnet das Türblech?

Kann sich die Scheibe vollständig bewegen?

Passt die Türverkleidung wieder darüber?

Gerade bei Lautsprechern ist die Einbautiefe entscheidend. Ein Lautsprecher kann vom Durchmesser her passen und trotzdem an Fensterheber, Türblech oder Verkleidung kollidieren.

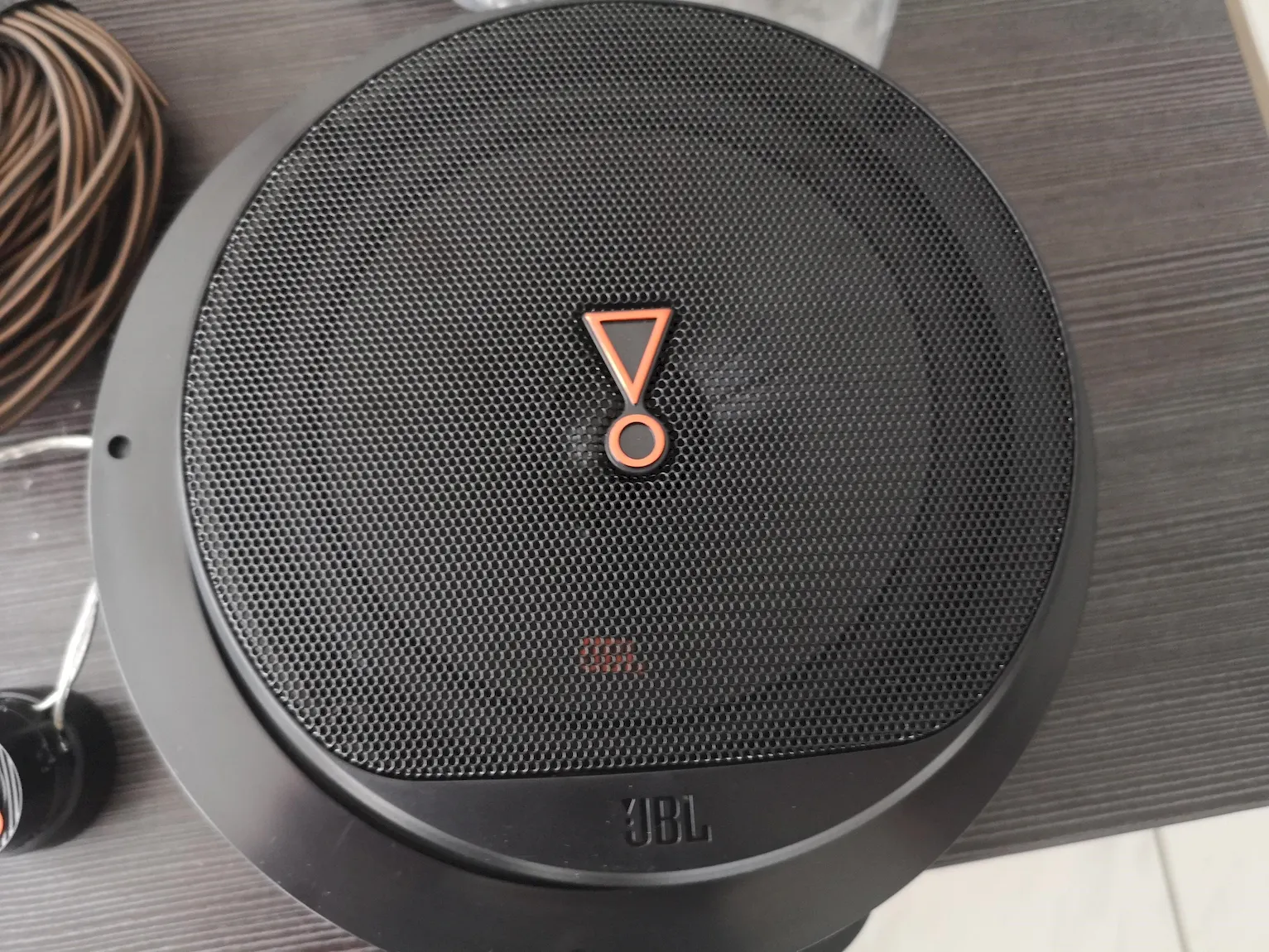

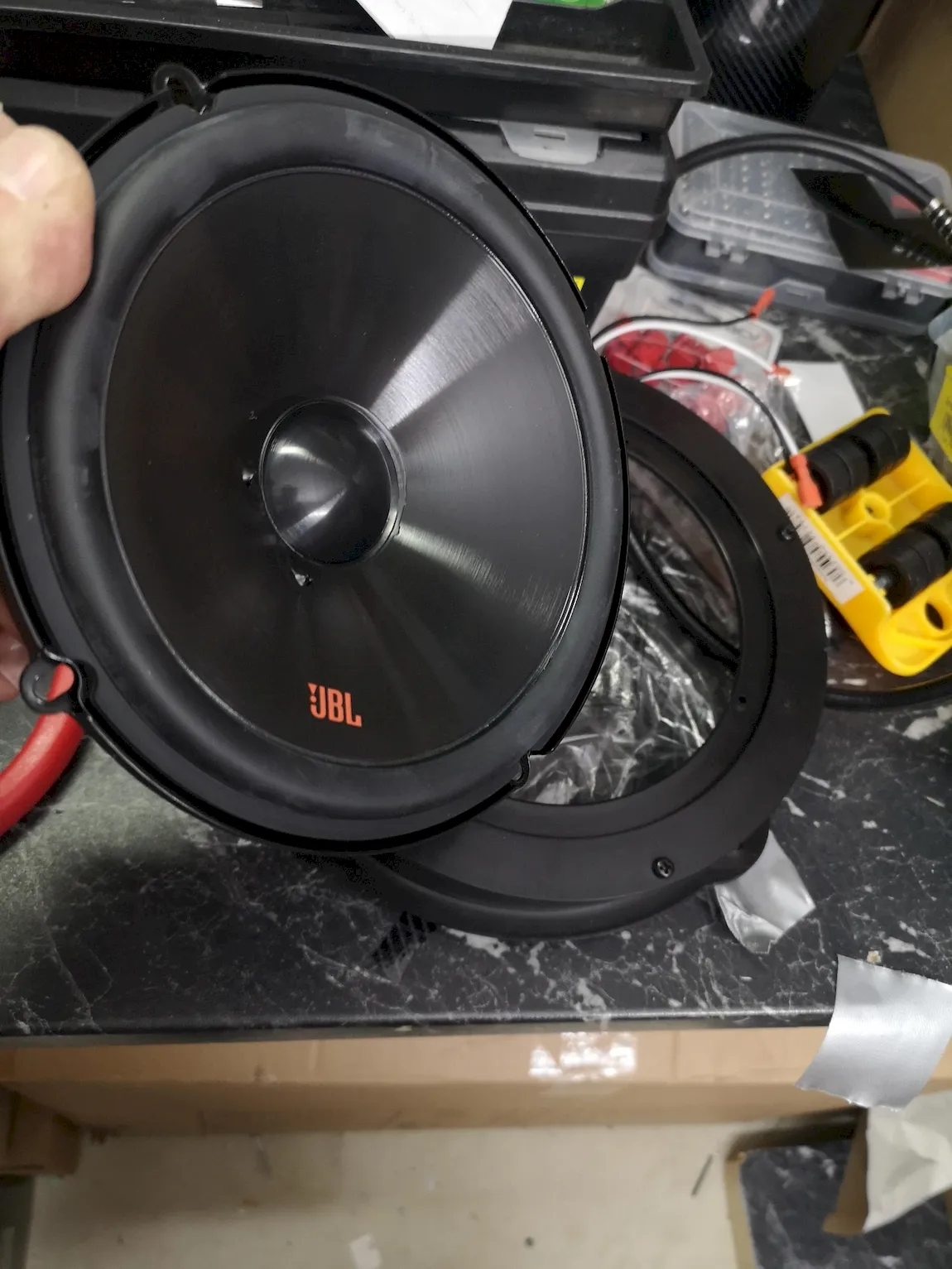

Adapterring verwenden

Falls die originale Aufnahme nicht direkt mit dem JBL-Lautsprecher harmoniert, verwende ich einen passenden Adapterring.

Der Adapter muss:

• stabil sein
• vibrationsarm befestigt werden
• zur Türaufnahme passen
• den Lautsprecher sicher aufnehmen
• ausreichend abdichten
• genügend Abstand zur Türverkleidung gewährleisten

Ich würde hier niemals einen wackeligen Universaladapter einfach irgendwie befestigen.

Der Lautsprecher sollte mechanisch fest mit der Tür verbunden sein.

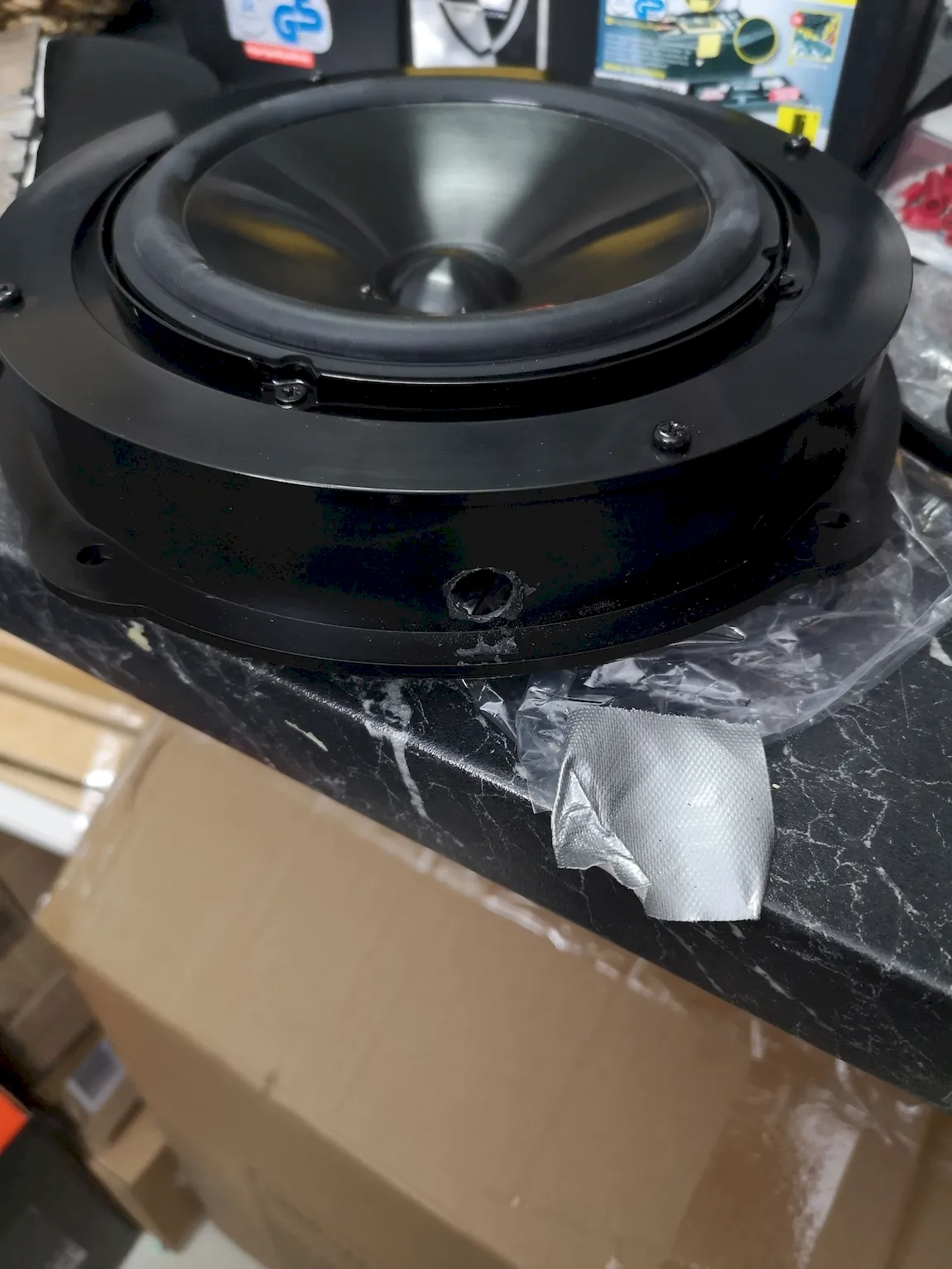

JBL Stage 3 einsetzen

Jetzt setze ich den JBL Stage 3 – 607C Tiefmitteltöner probeweise in den Adapter.

Ich ziehe die Schrauben zunächst nur leicht an.

Dann kontrolliere ich erneut:

• Lautsprecher sitzt mittig
• Membran kann frei schwingen
• Magnet hat genügend Abstand
• Fenster läuft frei
• Türverkleidung hat genügend Platz

Erst wenn diese Punkte passen, erfolgt die endgültige Befestigung.

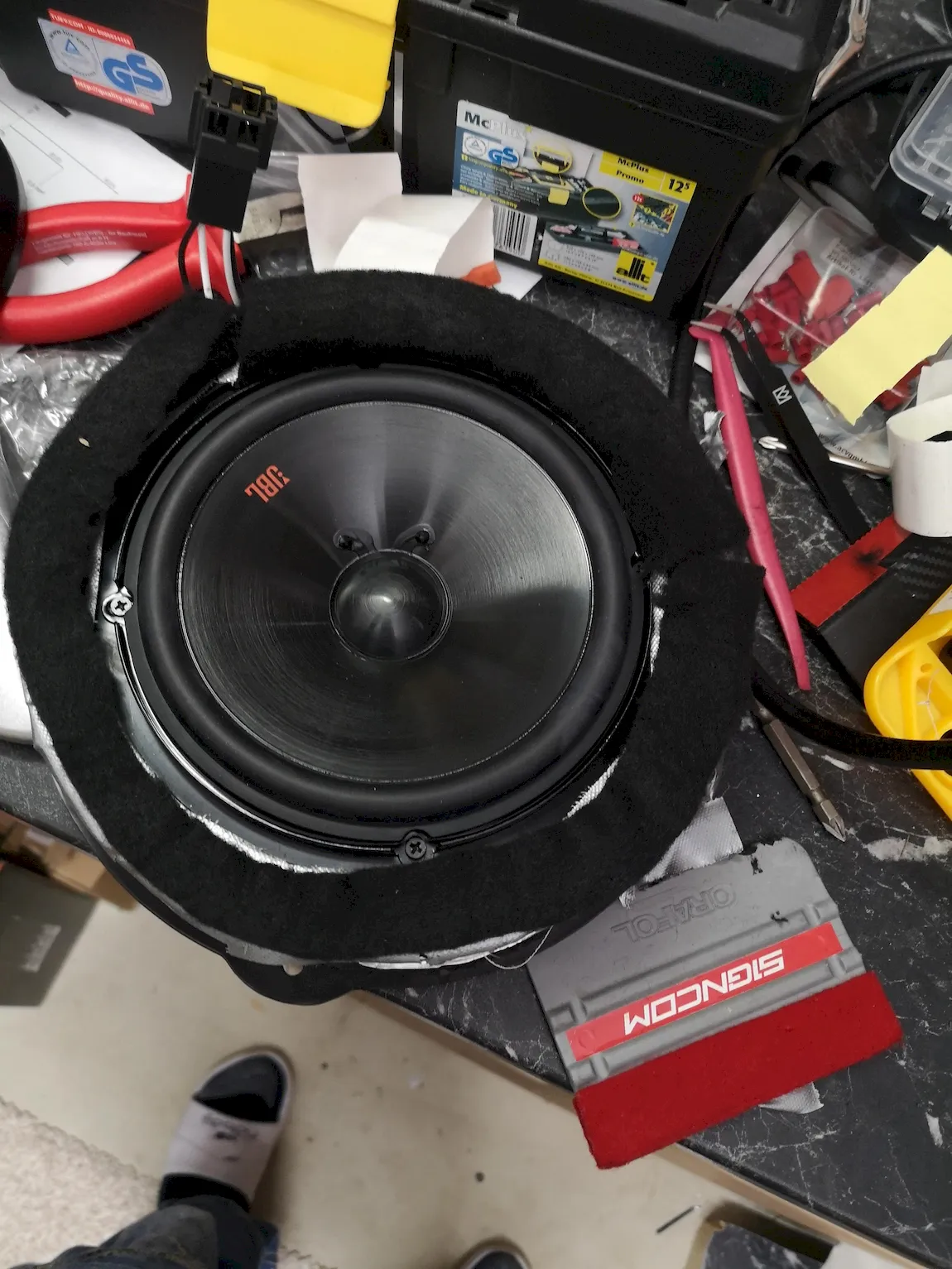

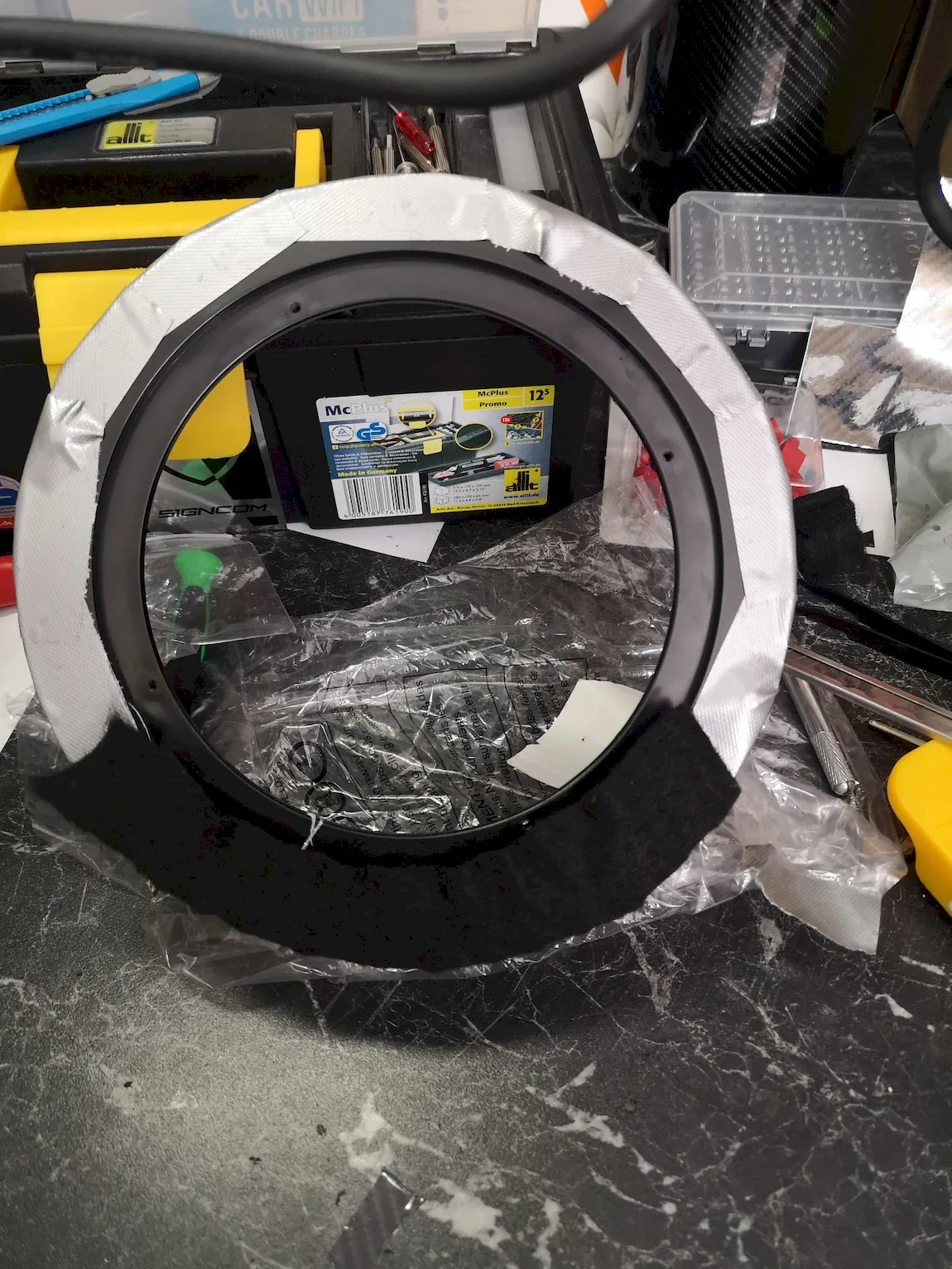

Dichtung nicht vergessen

Ein Punkt, den ich bei einem Car-HiFi-Umbau niemals unterschätzen würde, ist die Abdichtung.

Zwischen Lautsprecher und Adapter darf möglichst keine unerwünschte Luft entweichen.

Deshalb verwende ich geeignetes Dichtmaterial zwischen:

Tür → Adapter → Lautsprecher

Das hilft mir dabei, eine saubere mechanische Verbindung herzustellen.

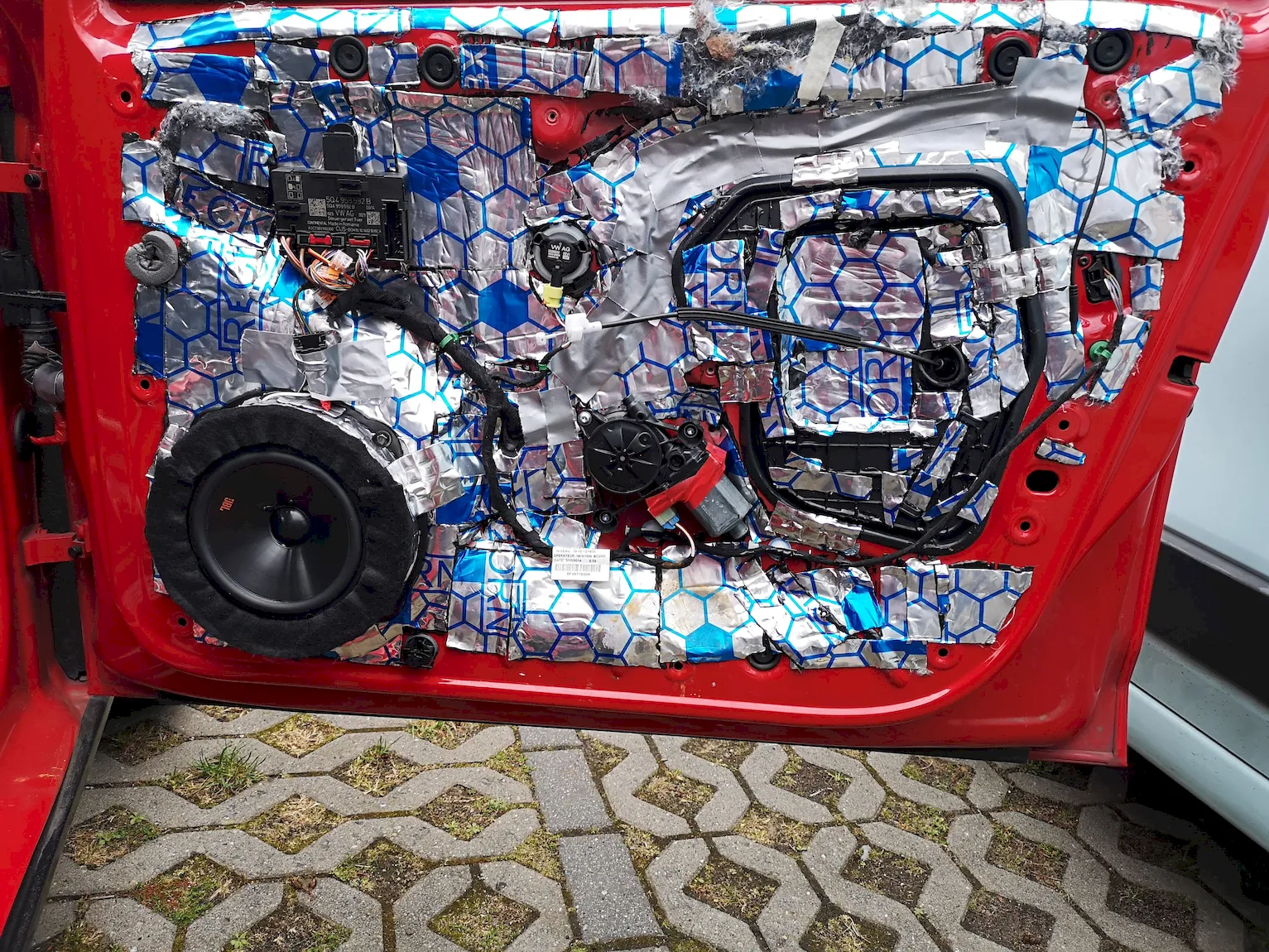

Türdämmung

Wenn ich die Tür ohnehin geöffnet habe, ist für mich die Dämmung ein sinnvoller zusätzlicher Arbeitsschritt.

Ich konzentriere mich dabei auf:

• Außenblech
• Innenblech
• Lautsprecherbereich
• Türverkleidung

Ziel ist nicht, die Tür einfach mit möglichst viel Material vollzustopfen.

Ich möchte stattdessen störende Resonanzen und Vibrationen reduzieren.

Aus Erfahrungen anderer Leon-5F-Umbauten wird ebenfalls häufig eine Dämmung der Türen als sinnvoller Schritt beim Lautsprecher-Upgrade genannt.

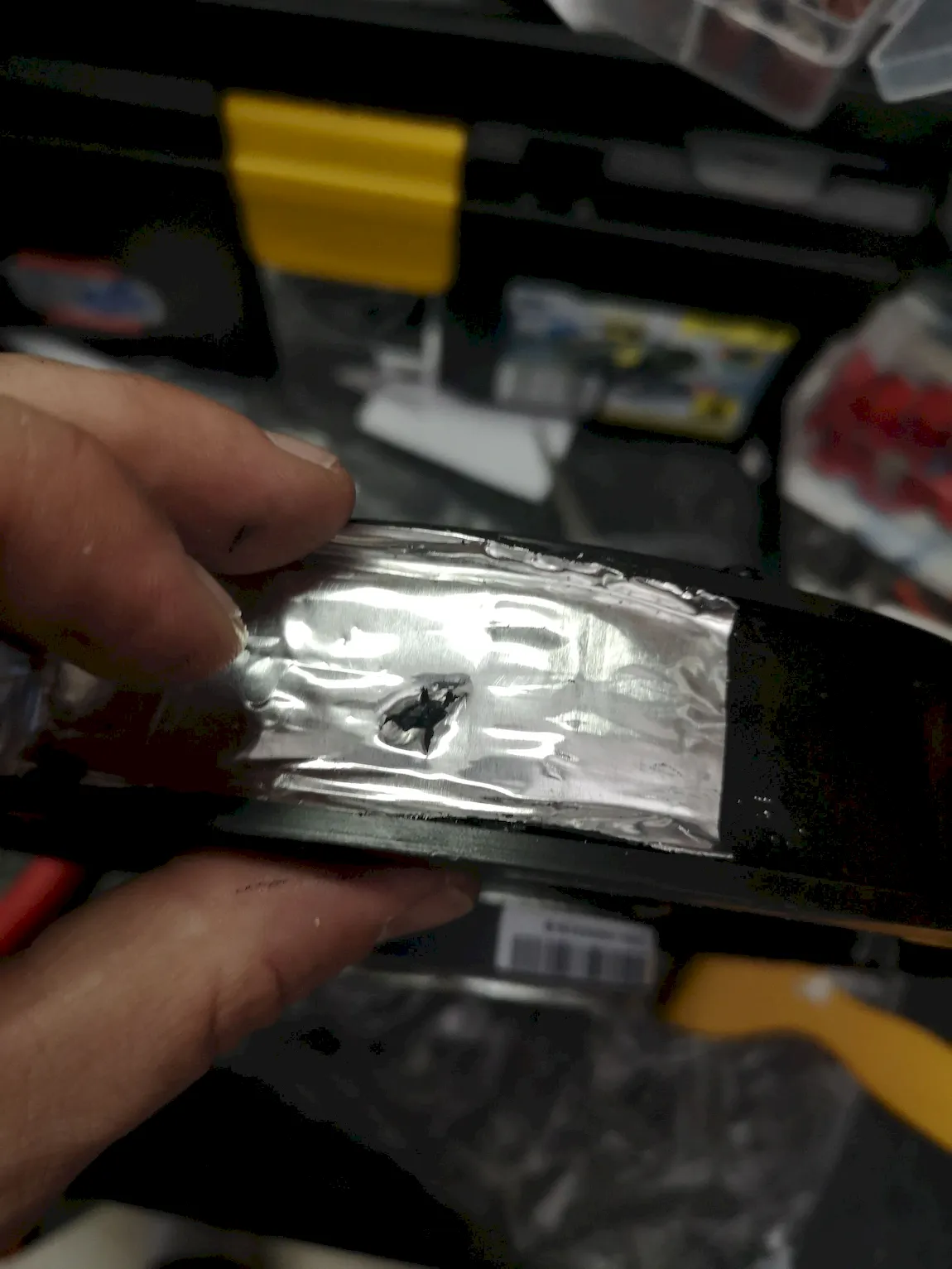

Verkabelung vorbereiten

Jetzt wird es elektrisch interessant.

Da ich den 607C ohne die separaten JBL-Hochtöner einsetzen möchte, muss ich besonders auf die vorgesehene Systemarchitektur achten.

Das 607C besitzt eine externe Frequenzweiche, die JBL zur Aufteilung der Frequenzbereiche zwischen Tiefmitteltöner und Hochtöner vorsieht. Außerdem besitzt die Weiche eine 0/+3-dB-Anpassung für den Hochtöner.

Wenn ich den Hochtöner nicht verwende, darf ich daher nicht einfach davon ausgehen, dass ich die komplette Komponentenschaltung unverändert verwenden kann.

Meine konkrete Verkabelung richtet sich deshalb nach der vorhandenen Audioanlage und der technischen Konfiguration meines Fahrzeugs.

Polarität kontrollieren

Bevor ich den Lautsprecher endgültig anschließe, kontrolliere ich die Polarität.

Plus und Minus dürfen nicht vertauscht werden.

Bei zwei Frontlautsprechern ist eine korrekte Polarität besonders wichtig, damit beide Lautsprecher phasengleich arbeiten.

Ich kontrolliere deshalb:

Links Plus → Lautsprecher Plus

Links Minus → Lautsprecher Minus

und entsprechend rechts.

Kabel sauber verlegen

Ich verlege die Kabel so, dass sie:

• nicht am Fensterheber scheuern
• nicht zwischen beweglichen Teilen liegen
• nicht klappern
• nicht lose herumhängen
• keine Clips blockieren
• nicht unter Spannung stehen

An Stellen, an denen Kabel aneinander oder an der Karosserie klappern könnten, sichere ich sie entsprechend.

Für mich gehört eine saubere Kabelführung genauso zu einem guten Einbau wie der Lautsprecher selbst.

Der wichtigste Test

Bevor ich die Türverkleidung wieder montiere, teste ich alles.

Ich schalte das Fahrzeug ein und prüfe zunächst bei geringer Lautstärke.

Ich höre:

• linker Lautsprecher
• rechter Lautsprecher
• Stimmen
• Bass
• Mitten
• Verzerrungen
• Nebengeräusche

Erst wenn alles funktioniert, geht es weiter.

Fensterheber testen

Jetzt kommt ein mechanischer Test.

Ich bewege die Scheibe vollständig nach oben und unten.

Dabei achte ich darauf, dass:

nichts schleift.

nichts klappert.

nichts anschlägt.

kein Kabel in den Bewegungsbereich gelangt.

Das ist für mich ein Pflichtschritt.

Türverkleidung montieren

Jetzt kann ich die Türverkleidung wieder montieren.

Ich setze sie zunächst vorsichtig an.

Dann kontrolliere ich alle Clips.

Anschließend drücke ich die Verkleidung gleichmäßig fest.

Zum Schluss werden die zuvor entfernten Schrauben wieder eingesetzt.

Klang einstellen

Jetzt beginnt der Teil, der mir persönlich am meisten Spaß macht.

Ich nehme mir verschiedene Musikstücke, die ich sehr gut kenne.

Ich teste:

• Stimmen
• Rock
• elektronische Musik
• Hip-Hop
• Instrumentalmusik
• Bass
• Dynamik

Ich stelle nicht sofort alles auf maximalen Bass.

Zuerst möchte ich ein möglichst neutrales Klangbild erreichen.

Warum der Einbau interessant ist der JBL Stage 3 Einbau Seat Leon 5F

Für mich ist der größte Vorteil des JBL Stage 3 – 607C nicht einfach die höhere Lautstärke.

Ich möchte vor allem:

mehr Dynamik.

mehr Klarheit.

bessere Mitten.

saubereren Kickbass.

weniger Verzerrungen bei höheren Pegeln.

JBL gibt für das System eine Empfindlichkeit von 92 dB und 50 W RMS an. Das macht die technischen Daten für ein Upgrade der Werksanlage interessant, wobei die tatsächliche Performance natürlich stark von Radio, Verstärker, Einbau und Türakustik abhängt.

Ohne Hochtöner – mein Konzept

Ich möchte diesen Punkt ausdrücklich hervorheben.

Der JBL Stage 3 – 607C wurde von JBL als 2-Wege-Komponentensystem entwickelt. Der Lieferumfang enthält deshalb separate Hochtöner und externe Frequenzweichen.

Mein hier dokumentierter Umbau ohne die JBL-Hochtöner ist daher nicht die klassische Nutzung des kompletten 607C-Komponentensystems.

Wer die 607C als vollständiges System betreiben möchte, sollte die mitgelieferten Komponenten entsprechend der JBL-Vorgaben verwenden.

Wer – wie ich in diesem Projekt – nur den Tiefmitteltöner einsetzen möchte, sollte die elektrische Integration vorher fachgerecht planen.

Das ist besonders wichtig, damit ich den Lautsprecher nicht außerhalb seiner vorgesehenen Anwendung betreibe.

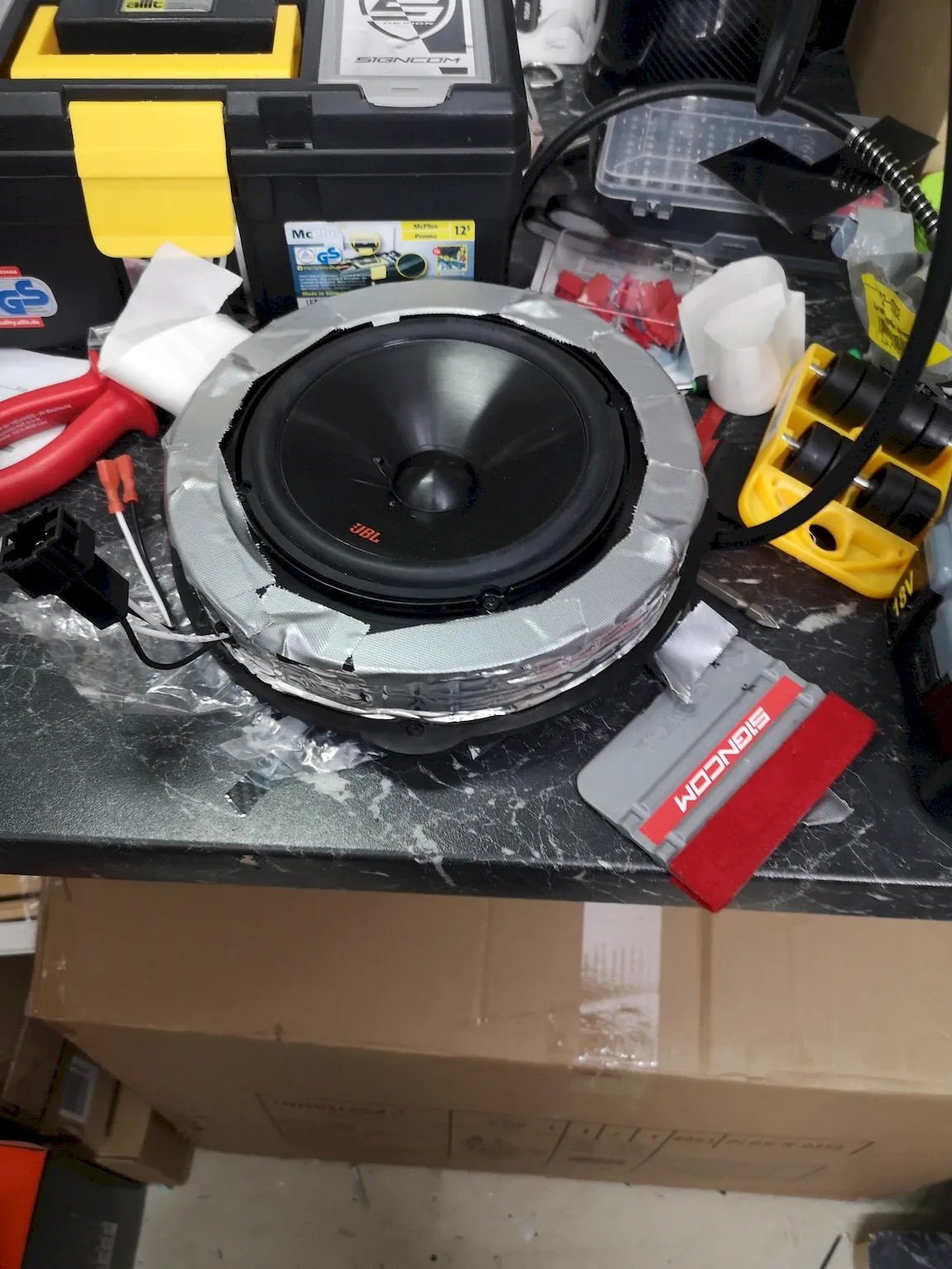

Mein Ergebnis

Nach dem Einbau ist für mich sofort hörbar, dass sich die Arbeit gelohnt hat.

Die Türlautsprecher wirken kräftiger und dynamischer.

Besonders bei Musik mit kräftigem Kickbass merke ich den Unterschied.

Auch Stimmen und Instrumente profitieren von der besseren Wiedergabe im Mitteltonbereich.

Was ich dabei besonders wichtig finde:

Der Lautsprecher alleine macht noch kein gutes Car-HiFi-System.

Für mich gehören dazu:

Lautsprecher + Einbau + Dämmung + Abdichtung + Verkabelung + Abstimmung.

Erst das Zusammenspiel macht am Ende den Unterschied.

Mein Tipp für den Seat Leon 5F

Wenn ich einen Seat Leon 5F auf Car-HiFi umrüste, würde ich nicht einfach möglichst teure Lautsprecher kaufen.

Ich würde zuerst die vorhandene Anlage analysieren.

Danach würde ich den mechanischen Einbau planen.

Anschließend würde ich die Türen ordentlich dämmen und abdichten.

Und erst danach würde ich mich um die Feinabstimmung kümmern.

Denn ein hochwertiger Lautsprecher, der schlecht befestigt oder schlecht abgedichtet ist, kann sein Potenzial nicht vollständig ausspielen.

Mein Fazit

Der JBL Stage 3 – 607C Einbau im Seat Leon 5F ist für mich ein interessantes Sound-Upgrade, wenn der Einbau sauber geplant und fachgerecht ausgeführt wird.

Besonders wichtig ist für mich dabei, nicht nur den Lautsprecher einzubauen, sondern das komplette Umfeld zu berücksichtigen.

Die 165-mm-Baugröße des 607C macht das System grundsätzlich interessant für entsprechende Einbaupositionen, allerdings muss ich beim Leon 5F die konkrete Aufnahme prüfen, weil je nach Fahrzeugausführung andere werkseitige Lautsprechergrößen beziehungsweise Befestigungen vorkommen können.

Meine klare Empfehlung lautet deshalb:

Erst messen.

Dann Adapter planen.

Danach montieren.

Zum Schluss abstimmen.

Und noch einmal besonders wichtig: Wer den 607C ohne die JBL-Hochtöner betreiben möchte, sollte die Verkabelung nicht einfach nach dem Prinzip „Hochtöner abklemmen und fertig“ verändern. JBL hat das System ausdrücklich als Komponentenlösung mit externer Frequenzweiche entwickelt.

Wer dagegen das komplette 607C-System verwendet, bekommt laut JBL einen 6,5-Zoll-Komponentenlautsprecher mit separatem Hochtöner, externer Weiche und 0/+3-dB-Hochtöneranpassung.

Für mich bleibt der wichtigste Punkt: Ein guter Car-HiFi-Umbau beginnt nicht beim Lautsprecher, sondern bei der Planung.
